La MOTORISATION
Aujourd'hui il y a déjà pas mal de temps
...j'ai commencé a étudier le "topique": motorisation

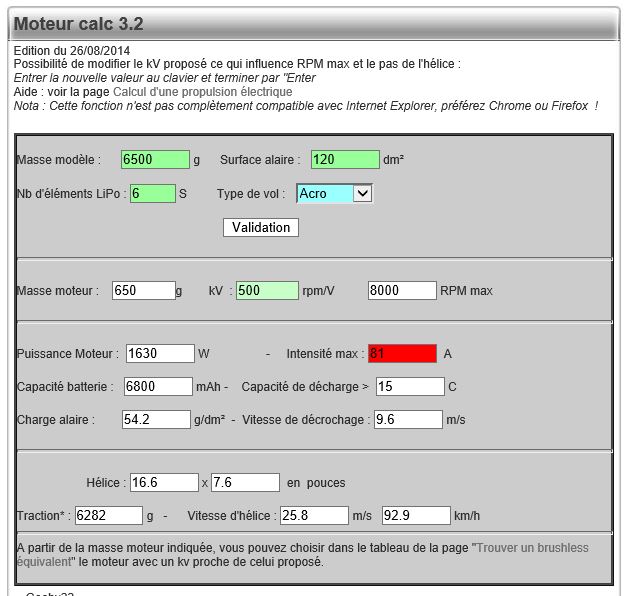

électrique. j'ai été voir ici: http://www.geeby22.fr/moteur-calc-3-2.html
J'ai vu les résultats du programme calc 3.2 et j'ai
trouvé un moteur qui pourrait faire l'affaire, mais
avant de me lancer je préfère voir plus loin car les
investissements étant importants je ne peux pas me louper
...
Les données d'entrées: surface alaire= 120dm2, poids=6500gr,
lipo=8S ou 6S pour accro.
|
Il me faudrait donc peut être bien un
moteur:
1630w, 380kv, 650gr, 61A max, hélice 16x7, et la batterie
8S de 5.100w ...

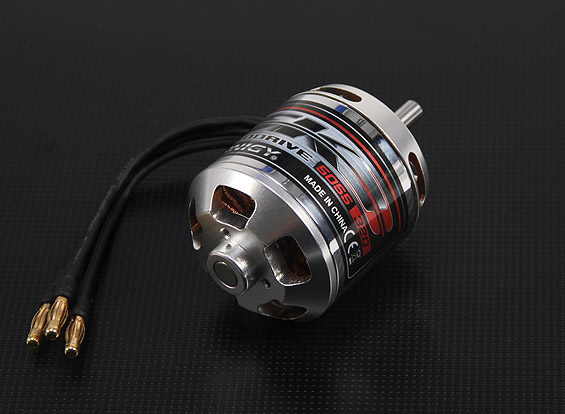

le Turnigy Aerodrive SK3 - 5055-320kv Brushless
Outrunner Motorm
Specs. Turns: 16T Voltage: 6~10S
Lipoly RPM/V: 320kv Internal resistance: 0.027 Ohm
Max Loading: 65A Max Power: 1630W
Shaft Dia: 6.0mm Bolt holes: 25mm Bolt thread: M4 Weight:
376g Motor Plug: 4mm Bullet Connector avec: Hélice 20x5
en 8S --> ESC 80 A Batterie: 6S 5000mah 30C Traction
: 5,4 kg batterie à 50% avec 6 mns de vol
|
Depuis laurent.schmitz m'a indiqué un autre : Turnigy
Aerodrive SK3 - 5065-320kv Brushless Outrunner --> Motordonc
a voir aussi au bon moment.

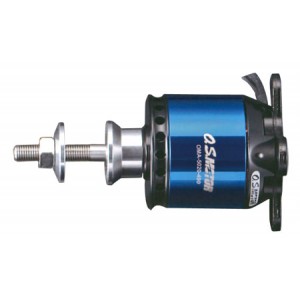

et un autre moteur de OS
Engine OMA 5025-375 qui pourrait bien correspondre
aussi aux résultats du calc: (mais 2 fois plus cher
110 €) Nombre de Li-Po : 6 à 8 S Courant : 60 A Courant
max : 90 A KV : 375 weight: 405gr Equivalent thermique
: 50 en 2 Temps (7 cc) ou 91 en 4 Temps (15 cc) Contrôleur
conseillé : 100A Hélices conseillées : 14x8 à 16x12
avec: Hélice 16x8 en 8S --> Courant : 62 A Puissance
: 1984 W Traction : 6,3 kg Nombre de tours : 9.150 tr/min
et Hélice 16x8 en 6S : Courant : 35 A Puissance : 840
W Traction : 4,0 kg Nombre de tours : 7.350 tr/min
|
Caractéristiques techniques
:
Fabricant : O.S Désignation : OMA 5025-375 ?Ø extérieur
: 50 mm Longueur carter : 57,5 mm Nombre de pôles :
14 Ø Axe : 6 mm Longueur de l'axe : 11,5 mm Poids :
405 g
Longueur des fils : 125 mm Section des fils : Ø0,38x20
Prises : mâles 4 mm
Nombre de Li-Po : 6 à 8 S Courant : 60 A Courant max
: 90 A Intensité à vide : 2 A
Rendement : 85 % KV : 375 Equivalent thermique : 50
en 2 Temps (7 cc) ou 91 en 4 Temps (15 cc) Contrôleur
conseillé : 100A Hélices conseillées : 14x8 à 16x12
|
J'ai déjà commencé la partie du nez avant
, a suivre.
Capot pour protéger le moteur avec des
battants d'ouverture de chaque côté ...
A suivre...
